Gyors válasz: Hogyan illesszünk csatlakozót a gázkészülékhez
A megfelelő rozsdamentes acél gázkészülék csatlakozóját három dolog egyidejű egyeztetésével választjuk ki: a készülék bemeneti átmérőjét, a készülék és az elzárószelep közötti fizikai távolságot, valamint a helyi beépítéshez szükséges végcsavar menetét. A legtöbb lakossági gáztűzhelynél a 1/2 hüvelyk névleges átmérő rozsdamentes acél hullámos gázcső 24-48 hüvelyk hosszúságban lefedi a szokásos konyhai elrendezéseket. A gázszárítók általában ugyanazt a 1/2 hüvelykes átmérőt használják, de hosszabb, körülbelül 48-60 hüvelyk futásban, így az egység előre húzható tisztításhoz. A gázvízmelegítők gyakran 3/8 hüvelykes vagy 1/2 hüvelykes csatlakozót igényelnek, az egység BTU bemenetétől függően. A csatlakozó rendelése előtt a készülék adattábláján vagy a szerelési kézikönyvben ellenőrizni kell a kívánt bemeneti méretet, ez az egyetlen lépés, amellyel elkerülhető a legtöbb méretbeli eltérés.
Az alábbi részek áttekintik a méretezési logikát, az anyagminőséget, a szabványos hosszúságokat, a szerkezetet, a beépítési szokásokat, valamint a valós vásárlási beszélgetésekből összegyűjtött gyakran ismételt kérdéseket a csatlakozó gázkészülékek rozsdamentes acél hullámcsövek körül.

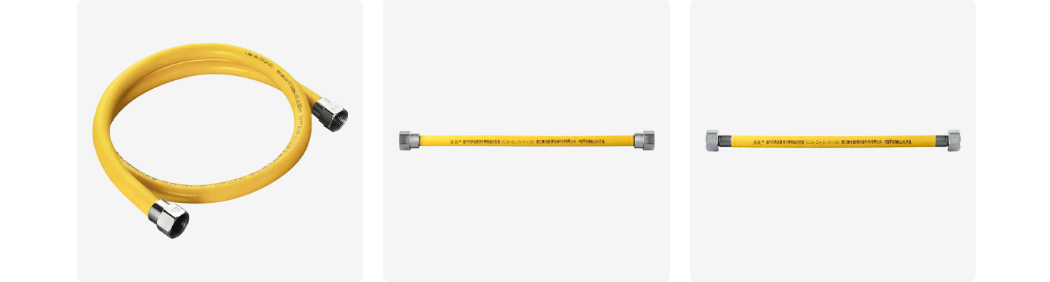

Miből készül a rozsdamentes acél hullámos gázcsatlakozó
A rozsdamentes acél gázkészülék csatlakozója a fémtömlők családjába tartozik. A magjában egy hullámos, rozsdamentes acélcső található, amely gyűrű alakú (gyűrű alakú) vagy spirális hullámos mintával van kialakítva, ami lehetővé teszi a fémcső meghajlását és meghajlását repedés nélkül. Ez a rugalmas mag általában extrudált lágy PVC-köpenybe van csomagolva, amely égésgátló és ellenáll az ultraibolya sugárzásnak, védve az alatta lévő fémet a kopástól, a konyhai zsírtól és az általános kezelési kopástól. Mindkét oldalon menetes szerelvények vannak rögzítve, így a csatlakozó egy merev gázvezetéket vagy elzárószelepet csatlakozhat az egyik végén a készülék saját gázbemenetéhez a másik oldalon.
A csatlakozó gázkészülékekhez használt rozsdamentes acél hullámcsövek általában ebből készülnek 304 vagy 304L minőségű rozsdamentes acél , amelyet a korrózióállóság, a hegeszthetőség és a hosszú távú öregedési teljesítmény egyensúlya miatt választottak a sima szénacélhoz képest. Mivel a cső hullámos, nem pedig sima falú, kis mennyiségű vibrációt és hőtágulást képes elnyelni a csatlakozásnál, ami csökkenti a menetes csatlakozások feszültségét a készülék normál használata, szervizelése vagy cseréje során.
Ellentétben a merev fekete vascsővel, a rozsdamentes acél rugalmas gázvezetéket nem kell a helyszínen vágni, menetezni vagy hajlítani. Kész szerelvényként kerül beépítésre, ez az egyik oka annak, hogy a rozsdamentes acélból készült hullámos gáztömlők általános választássá váltak olyan háztartási készülékek csatlakoztatására, amelyeket időnként át kell helyezni tisztítás vagy szervizelés céljából, például tűzhelyek és szárítók.
A csatlakozó belsejében: az alapvető összetevők és hogyan illeszkednek egymáshoz
Az alábbi ábra egy tipikus rozsdamentes acél hullámos gázcsatlakozó fő részeit mutatja, a védőköpeny részben látható, így az alatta lévő hullámos mag látható.
- Végcsavarozó anya - rögzíti a menetet a készülék elzárószelepén vagy a gázcsapon.
- Hullámos rozsdamentes acél csőmag - a nyomócsapágy vezeték, hullámos, hogy lehetővé tegye a hajlítást megtörés nélkül.
- Védő PVC kabát - megvédi a fémmagot a kopástól, nedvességtől, zsírtól és ultraibolya sugárzástól.
- Menetes csatlakozó - külső vagy belső menetes méretű, hogy megfeleljen a regionális vízvezeték szabványnak.
- Tömítő alátét - szivárgásmentes tömítést képez ott, ahol a csatlakozó találkozik a szeleppel vagy a készülék csatlakozójával.
Főbb tényezők, amelyeket ellenőrizni kell a csatlakozó kiválasztása előtt
Átmérő és gázáramlási kapacitás
A rozsdamentes acél hajlékony gázcső belső átmérője határozza meg, hogy percenként mennyi gáz tud áthaladni rajta. A nagy BTU-s készülékek alulméretezett csatlakozója korlátozhatja az áramlást és befolyásolhatja az égő teljesítményét, míg a túlméretezett csatlakozó egyszerűen pazarolja a teret anélkül, hogy további előnyöket jelentene. A csatlakozó átmérőjének a készülék bemeneti szerelvényéhez való igazítása a kiindulási pont, nem pedig utólagos gondolat.
Teljes hossz és úti távolság
Az elzárószelep és a készülék bemeneti nyílása közötti tényleges távolság megmérésével, beleértve a szekrények vagy fali mélyedések körüli hajlításokat is, elkerülhető, hogy olyan csatlakozót rendeljen, amely túl rövid ahhoz, hogy elérje, vagy olyan hosszú, hogy a felesleges lazaságot a készülék mögé kell tekercselni.
Végszerelvény típusa és menete szabvány
A fáklyás szerelvények, az apa vascső (MIP) és a belső vascső (FIP) menetek a gyakori konfigurációk. A szelep kimeneti menete és a készülék bemeneti menete nem mindig egyezik, így a vásárlás előtti mindkét vég megerősítése megakadályozza, hogy később adaptert kelljen beszereznie.
Anyagminőség és falvastagság
A 304-es rozsdamentes acél gázcsatlakozó a beltéri lakossági és kiskereskedelmi felhasználás általános alapja a tipikus konyhai és háztartási helyiségek korrózióállósága miatt. A falvastagság mind a rugalmasságot, mind a nyomástűrést befolyásolja, ezért a nagyobb igénybevételt jelentő kereskedelmi létesítmények vastagabb falú csövet írhatnak elő.
Üzemi nyomásérték
Minden csatlakozó maximális üzemi nyomásra van méretezve. A lakossági földgáz- és propánkészülék-csatlakozások általában alacsony nyomáson működnek, de a kereskedelmi konyhai berendezések vagy a nagyobb szabályozó csatlakozások magasabb nyomáson működhetnek, ami ennek megfelelően minősített csatlakozót igényel.
Csatlakozók méretezési útmutatója gázkészülék típusa szerint
Az alábbi táblázat összefoglalja a tipikus névleges átmérőket és hossztartományokat a szokásos háztartási és könnyű kereskedelmi gázkészülékeken. A tényleges követelményeket mindig ellenőrizni kell az adott készülék kézikönyvében, mivel a teljesítményértékek típusonként eltérőek.
| Készülék típusa | Tipikus névleges átmérő | Tipikus hossztartomány | Közös végű szerelvény |
|---|---|---|---|
| Gáztűzhely / főzőlap | 1/2 hüvelyk | 24-48 hüvelyk | Fáklya vagy MIP |
| Gáz vízmelegítő | 3/8 - 1/2 hüvelyk | 24-36 hüvelyk | Fáklyázás |
| Gázszárító | 1/2 hüvelyk | 48-60 hüvelyk | Fáklya vagy MIP |
| Gázóra / szabályozó | 3/4 - 1 hüvelyk | 12-24 hüvelyk | MIP / FIP |
| Fali/térfűtő | 3/8 hüvelyk | 18-36 hüvelyk | Fáklyázás |
| Kültéri grill / teraszfűtő | 1/2 hüvelyk | 36-60 hüvelyk | Fáklyázás or quick connect |
Szabványos hosszúságok és hogyan válasszuk ki a megfelelőt
A hullámos, rozsdamentes acél gáztömlők általában szabványos hosszúságú készletben találhatók, így a szerelők minden munkához kiválaszthatják a legmegfelelőbbet, nem pedig egyedi rendelést. Egy praktikus megközelítés az, hogy megmérjük a szelep kimenetétől a készülék bemenetéig tartó egyenes távolságot, a szűk sarok helyett enyhe hajlításhoz adjunk hozzá egy kis ráhagyást, és kerekítsük fel a következő rendelkezésre álló készlethosszra. Ha a csatlakozót enyhén lazán hagyja, nem pedig feszesen, lehetővé teszi a készülék előrehúzását tisztítás vagy szervizelés céljából anélkül, hogy a végszerelvényeket megterhelné.
Általában nem ajánlott egy hosszú csatlakozót feltekerni a fel nem használt lazaság megszüntetésére. Az ismételt feszes tekercselés megszilárdíthatja a hullámokat a készülék éveken át tartó mozgása során, ezért előnyösebb olyan hosszúságot választani, amely illeszkedik a tényleges vezetési távolsághoz, mint a túlméretes vásárlás és a felesleges tekercselés.
304 rozsdamentes acél szemben a többi szokásos csőanyaggal
A 304-es rozsdamentes acél gázcsatlakozó a beltéri gázkészülékek munkáihoz előnyös, főként króm- és nikkeltartalma miatt, amely vékony passzív oxidréteget képez a felületen, amely ellenáll a foltosodásnak és a szennyeződésnek a tipikus konyhai vagy háztartási helyiség levegőjében. A 201-es rozsdamentes acélhoz képest, amely a nikkel egy részét mangánnal helyettesíti a költségek csökkentése érdekében, a 304-es fokozat általában jobban ellenáll a nedvességnek és az enyhe háztartási vegyszereknek való hosszú távú kitettségnek. A horganyzott szénacél, amelyet néha régebbi vagy olcsóbb hardverekben is találunk, egy cinkbevonaton alapul, amely idővel elhasználódhat, ami után az alatta lévő acél ki van téve a korróziónak.
A 304-es vagy 304L-es minőségű rozsdamentes acélból készült flexibilis gázcső hajlékonyságát is jobban megőrzi az ismételt hajlítási ciklusok során, mivel a hullámok kevésbé hajlamosak a munka során megkeményedésre és repedésre, mint a vékonyabb vagy alacsonyabb minőségű alternatíváknál.
| Tulajdonság | 304 Rozsdamentes Steel | 201 Rozsdamentes Steel | Horganyzott Steel |
|---|---|---|---|
| Korrózióállóság | Magasabb | Mérsékelt | Alsó, ha a bevonat elhasználódik |
| Rugalmasság Retention | Jó | Jó | Mérsékelt |
| Tipikus beltéri használat | Gyakori | Gyakori in budget lines | Ma már kevésbé gyakori |
Korrózióállóság és hosszú távú teljesítmény üzem közben
A 304 és 304 literes rozsdamentes acél krómtartalma önjavító passzív oxidfilmet képez a cső felületén. Ha a felület megkarcolódik a kezelés vagy a beszerelés során, a fólia hajlamos magától megreformálni normál levegőterhelés mellett, ezért a csatlakozó gázkészülékek rozsdamentes acél hullámcsöveket továbbra is a sima szénacél alternatívákkal szemben határozzák meg a konyhákban és a háztartási helyiségekben, ahol gyakori a páratartalom és az időnkénti fröccsenés.
A hosszú távú teljesítményt továbbra is befolyásolja a telepítési környezet. A klór alapú tisztítószerekkel való hosszan tartó közvetlen érintkezés, a part menti területek közelében sós levegő, vagy a csatlakozó körül felgyülemlett állóvíz, sok éven keresztül fokozatosan károsíthatja a rozsdamentes acélt is. Ha a csatlakozót távol tartja a durva vegyszerek fröccsenő zónáitól, és biztosítja a telepítési terület megfelelő szellőzését, ez meghosszabbítja az élettartamot.
Telepítés és kezelés bevált gyakorlatok
- A régi csatlakozó eltávolítása előtt zárja el a gázellátást a fő vagy a készülék szelepénél.
- Az új, rozsdamentes acél rugalmas gázvezeték felszerelése előtt ellenőrizze, hogy nincs-e megcsavarodása, horpadása vagy szállítási sérülése.
- Kerülje el a csatlakozó minimális hajlítási sugaránál erősebb hajlításokat, mivel az éles hajtások gyengíthetik a hullámokat.
- A csőtest meghúzásakor forgassa el a véganyát, ne pedig csavarja a csőtestet, ami megakadályozza a hullámok feszültségét.
- Használjon megfelelő méretű csavarkulcsot, és kerülje a menetes csatlakozások túlhúzását a szoros tömítéshez szükséges mértéken túl.
- A beszerelés után végezzen szappan- és vízbuborék-ellenőrzést minden csatlakozáson, hogy megbizonyosodjon arról, hogy nincs szivárgás, mielőtt helyreállítaná a gázáramlást.
- A hő és a mechanikai kopás elkerülése érdekében vezesse el a csatlakozót az égő lángjának útjaitól, a sütőben csöpögő területektől és a szárító mozgó alkatrészeitől.
Gyakori hibák, amelyeket el kell kerülni a csatlakozó kiválasztásakor
- A régi csatlakozó újrafelhasználása egy újonnan telepített készüléken ahelyett, hogy egy új méretű csatlakozót szerelne fel az új egységre.
- Ha a készülék bemeneténél kisebb átmérőt választ, ez korlátozhatja a gáz áramlását az égőhöz.
- Vezesse át a csatlakozót a szekrényajtó résén vagy fiókútján, ahol idővel többször megcsípheti.
- A gyártó minimális hajlítási sugarának figyelmen kívül hagyása, amikor a csatlakozót szűk helyre szorítja a készülék mögött.
- Nem kompatibilis menettípusok keverése rögtönzött adapterekkel ahelyett, hogy megfelelő végillesztésű csatlakozót vásárolnánk.
- A telepítés utáni szivárgásellenőrzés kihagyása, ami egy gyors lépés, amely megerősíti, hogy minden csatlakozás megfelelően tömített-e.
A Zhejiang Zhenlong Energy Equipment Technology-ról
A Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. energetikai berendezéseket kutat, gyárt és dolgoz fel fémtömlőkre, földgázvezeték-alkatrészekre, vízvezeték-szerelvényekre, szaniterekre, szelepekre, műanyag termékekre és hardverekre kiterjedő termékpalettával. A cég a Zhejiang állambeli ningboi Yuyao-ban található létesítményben működik, amely körülbelül 40 hektáros területen működik, és egy nagyjából 30 000 négyzetméteres gyárépülettel.
A gyártási kapacitás 30 hegesztő- és alakítósort tartalmaz, valamint 2 megszakítás nélküli szilárd olvasztó hidrogén kemencesort, amelyeket olyan vizsgálóberendezések támogatnak, mint a fémanyag-elemző közvetlen leolvasási spektrométer és egy áramlási tömítettség-mérő, amelyet a kész szerelvények gyárból való elhagyása előtti ellenőrzésére használnak. Rozsdamentes acél gázcsatlakozók gyártójaként és rozsdamentes acél gázcsatlakozók beszállítójaként a vállalat rozsdamentes acél hullámcsöveket gyárt a csatlakozó gázkészülékekhez, a kapcsolódó fémtömlő- és csőszerelvény-termékek mellett, egy házon belüli kutató-, tervező- és gyártási csapat támogatásával.
Rugalmas gázcsatlakozó-gyártóként dolgozó Zhejiang Zhenlong Energy Equipment Technology továbbra is együttműködő kapcsolatokat épít ki hazai és nemzetközi partnereivel a közös gyártási célok mentén.
Gyakran Ismételt Kérdések
Q1. Mi az a rozsdamentes acél gázcsatlakozó?
Rugalmas fémtömlő-szerelvény, amely a gázellátó szelepet a készülék bemenetéhez köti, egy hullámos, 304 vagy 304 literes rozsdamentes acélcső mag köré épülve PVC védőköpennyel és menetes végszerelvényekkel.
Q2. Mi az a hullámos rozsdamentes acél gázcső?
A bordázott, harmonika alakú fémcső a csatlakozó közepén. Gyűrűs vagy spirális hullámosítása rugalmasságot biztosít a csőnek, miközben biztonságosan tartja a gáznyomást hosszában.
Q3. Mi az a rugalmas gázkészülék csatlakozó?
Bármely csatlakozó, amelyet úgy terveztek, hogy a telepítés és a készülék mozgása során meghajljon és meghajljon, szemben a merev fekete vas- vagy rézcsővel. A rozsdamentes acél hullámos csatlakozók a beltérben használt legelterjedtebb rugalmas opciók.
Q4. Mire használhatók a rozsdamentes acél gázcsatlakozók?
Rögzített gázvezeték vagy elzárószelep csatlakoztatása háztartási és kereskedelmi gázkészülékekhez, lehetővé téve a kismértékű mozgást tisztításhoz, szervizeléshez vagy készülékcseréhez.
Q5. Milyen készülékek használnak gázcsatlakozót?
Gáztűzhelyek és főzőlapok, sütők, tartály nélküli és tárolós vízmelegítők, ruhaszárítók, fali vagy térfűtők, gázkandallók, mérőórák és kültéri főzőberendezések, például grillezők és teraszfűtők.
Q6. Mi a különbség a gáztömlő és a gázcsatlakozó között?
A két kifejezés gyakran ugyanazt a terméket írja le. A csatlakozó általában a rögzített, kódkompatibilis szerelvényre utal, amely egy készüléket egy elzárószelephez köt, míg a tömlő néha általánosabb rugalmas csövet ír le.
Q7. Milyen méretű gáz csatlakozóra van szükségem?
A helyes méret a készülék bemeneti szerelvényének átmérőjétől, a BTU-igényétől és az elzárószelep fizikai távolságától függ. A készülék adattáblája vagy szerelési útmutatója a legmegbízhatóbb hely az ellenőrzéshez.
Q8. Milyen méretű gázcsatlakozót használnak a gáztűzhelyhez?
A legtöbb lakossági gáztűzhely és főzőlap 1/2 hüvelykes névleges átmérőjű csatlakozót használ, jellemzően 24 és 48 hüvelyk közötti hosszúságú, bár egyes modellek eltérő méretet igényelhetnek, amint az a kézikönyvben szerepel.
Q9. Milyen méretű gázcsatlakozót használnak a gázszárítóhoz?
A gázszárítók általában 1/2 hüvelykes névleges átmérőjű csatlakozót is használnak, általában hosszabb, körülbelül 48-60 hüvelyk hosszúságúak, így a szárító kihúzható a szöszcsapdához és a tisztításhoz.
