Hullámos rozsdamentes acél cső vagy rézcső gázvezetékekhez
Hullámos rozsdamentes acél cső gázcsövekhez általában gyorsabb telepítést és jobb rugalmasságot kínál az akadályok körül a merev rézcsőhöz képest, miközben a rézcső továbbra is ismerős választás, amelyet hosszú beépítési története és egyszerű csatlakozási módjai miatt értékelnek. Egyik anyag sem univerzálisan jobb, és a helyes választás nagymértékben függ az épület elrendezésétől, a nyomvonal bonyolultságától és attól, hogy a gázvezetékrendszernek hogyan kell áthaladnia a falakon, padlókon és szűk helyeken.
Mindkét anyag ugyanazt az alapvető célt szolgálja, biztonságosan szállítja a gázt a betáplálási ponttól a készülékekig, de nagyon eltérően közelítik meg ezt a feladatot. A hullámosított csövek kézzel hajlíthatók meg a keretelemek és sarkok körül, míg a rézcső a vágott hosszúságokra támaszkodik, amelyeket rögzített szögben összeillesztenek erre a célra. Gázcsövek szerelvények .
Miből készülnek a hullámos rozsdamentes acélcsövek

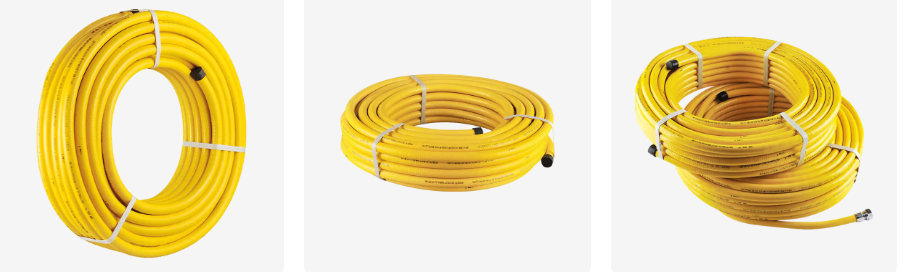

A gyakran CSST-re rövidített hullámos rozsdamentes acélcső egy hajlékony fémcső, amely bordázott, hullámszerű falmintával van kialakítva, nem pedig sima felülettel. Ez a hullámos fal adja a cső rugalmasságát, lehetővé téve, hogy ismételten meghajoljon anélkül, hogy meghajolna vagy gyengülne, ahogyan egy sima falú cső ugyanilyen igénybevétel mellett.
Tipikus építési rétegek
- Hullámos rozsdamentes acél magcső, amely a gázáramot szállítja
- Védő külső köpeny, gyakran sárga, védi a magot a kopástól
- A csővégekhez préselt vagy mechanikusan csatlakoztatott végszerelvények
- A szerelvény csatlakozási pontjaiba beépített kötési vagy földelési rendelkezések
A rézcső ehhez képest egy merev, sima falú cső, amelyet pontos hosszra kell vágni, és minden irányváltoztatásnál forrasztott, keményforrasztott vagy kiszélesedő csatlakozásokkal kell összekötni, ami természetesen növeli az illesztések számát egy tipikus menetben a rugalmas csőhöz képest.
Az alapvető tulajdonságok egymás melletti összehasonlítása
Az alábbi táblázat azokat a két anyagot sorolja fel, amelyek a legfontosabbak a gázvezeték-szerelés tervezésekor.
| Tulajdonság | Hullámos rozsdamentes acél cső | Réz cső |
|---|---|---|
| Rugalmasság | Magas, kézzel hajlik az akadályok körül | Merev, az irányváltáshoz szerelvényekre van szüksége |
| Futásonkénti közös szám | Kevesebb ízület hosszú távon | Több kötés minden hajlítási ponton |
| Korrózióállóság | Erős, rozsdamentes acél szerkezet | Jó, bár bizonyos talaj- vagy vízviszonyok befolyásolják |
| Telepítési mód | Mechanikus krimpelő vagy kompressziós szerelvények | Forrasztó-, keményforrasztó- vagy peremszerelvények |
| Útválasztás keretezésen keresztül | Egyszerű, könnyen átfúrható a fúrt lyukakon | Pontos mérést és vágást igényel |
Telepítési időbeli különbségek a szokásos futtatások között
A rugalmasság közvetlenül a telepítési sebességben is megmutatkozik, mivel a kevesebb csatlakozás kevesebb csatlakozási pontot jelent az előkészítésre és a tesztelésre. Az alábbi oszlopdiagram a relatív telepítési idő általános mintáját tükrözi az általános futási hosszokon.
A többszörös irányváltoztatással járó hosszú futások általában a legnagyobb időbeli eltérést mutatják a két anyag között, mivel a rézmenetben minden kanyarban egy illesztés, egy vágás és egy kötés jön létre, amelyet ellenőrizni kell, míg a hullámos futás egyszerűen meghajlik ugyanazon akadály körül.
Tartóssági tényezők több éves szolgáltatási időszak alatt
A hosszú távú teljesítmény attól függ, hogy az egyes anyagok hogyan reagálnak a vibrációra, a talaj kisebb mozgására és az ismételt hőmérséklet-ciklusokra. Az alábbi oszlopdiagram egy általános tartóssági mintát vázol fel ezekre a stressztényezőkre vonatkozóan.
A hullámos csövek rugalmas falszerkezete hajlamos könnyebben elnyelni a kisebb mozgásokat és rezgéseket, mint a merev csővezetékek, ez az egyik oka annak, hogy a CSST a hullámos, rozsdamentes acélcsövek általános választásává vált földgázrendszerekhez olyan területeken, ahol nagyobb az épületmozgás vagy a szeizmikus aktivitás.
Általános teljesítmény-összehasonlítás a kulcstényezők között
Több tényező egyetlen nézetben való összevonása segít tisztázni, hogy az egyes anyagok hova vezetnek. Az alábbi radardiagram összehasonlítja a hullámos rozsdamentes acél csöveket a rézcsővel öt általánosan mérlegelt tényező alapján.
A hullámosított csövek általában a beépítési sebességben, rugalmasságban és rezgéstűrésben vezetnek, míg a rézcsövek régóta fontos szerepet töltenek be a kötések egyszerűségében azon szerelők számára, akik jobban ismerik a hagyományos forrasztott csatlakozásokat.
Hullámcsővel és rézcsővel használt szerelvények
A gázcsövek szerelvényei jelentősen eltérnek a két rendszer között. A hullámosított csövek általában mechanikus szerelvényeken keresztül kapcsolódnak össze, amelyek a csővég köré préselődnek vagy összenyomódnak, így hő és láng nélkül tömítenek. A rézcsövek forrasztott kötéseken, keményforrasztott csatlakozásokon vagy peremeken alapulnak, amelyek mindegyike gondos felület-előkészítést és pontos technikát igényel.
Gyakori szerelvénytípusok anyag szerint
- Krimpelő idomok, gyakoriak a hullámos csővégcsatlakozásokon
- Kompressziós szerelvények cső- és csőátmenetekhez egyaránt
- Fáklyás szerelvények, gyakoriak ott, ahol a rézcső találkozik a készülék csatlakozóival
- Forrasztott vagy keményforrasztott kötések, merev rézcsővezetékek mentén
- Átmeneti szerelvények, csövek vagy csövek csatlakoztatása különböző anyagtípusokhoz
A szerelvény kiválasztásának meg kell felelnie mind a cső- vagy csőspecifikációnak, mind a rendeltetésszerű használat körülményeinek, mivel az egy átmérőnek megfelelően méretezett szerelvény nem tömíti megbízhatóan a nem megfelelő cső- vagy csőméretet.
Méretezési és útválasztási szempontok minden anyaghoz
Az átmérő kiválasztása a gázáramlás igényétől, a készülék terhelésétől és a teljes futási hossztól függ. A hullámosított rozsdamentes acélcsövek általában a lakossági és a kiskereskedelmi gázcsövekhez megfelelő névleges mérettartományban kaphatók, míg a rézcsövek méretezése hasonló igényalapú megközelítést követ, szabvány névleges csőméretek használatával.
Az útválasztási viselkedés az, ahol a két anyag leginkább eltér. A hullámos pálya több keretelemen is áthaladhat folyamatos hosszon, sokkal kevesebb ütközéssel, ami leegyszerűsíti a rugalmas rozsdamentes acélcsövek tervezését HVAC és általános gázellátási projektekhez egyaránt. A rézcsövek elvezetésénél általában előnyt jelent a hajlítási pontok előre történő megtervezése, mivel minden irányváltoztatás a telepítést követően rögzített szerelvényhelyé válik.
Ahol az egyes anyagokat általánosan alkalmazzák
Mindkét anyag megjelenik a lakossági és a kiskereskedelmi gázvezetékekben, bár a használati minták általában követik az épület típusát és az útvonal bonyolultságát.
- Hullámcső belső gázelosztáshoz keretes lakóépületekben
- Hullámos cső CSST-hez propánrendszerekhez kiegészítő üzemanyag-elrendezésekben
- Rézcső szabadon futó pályákhoz, ahol a merev, kész megjelenést részesítik előnyben
- Rézcső rövidebb menetekhez minimális irányváltoztatás mellett
- Hullámcsövek olyan felújítási projektekhez, ahol a kerethez való hozzáférés korlátozott
A hullámkarton gázcsövek beszállítóján keresztül beszerző projektcsapatok gyakran kifejezetten felújítási munkákhoz választanak csöveket, mivel a rugalmas csövek meglévő falakon keresztül történő átfűzése elkerüli azt a bontást, amelyet egy merev rézcső rendszerint megkövetelne.
A Zhejiang Zhenlong Energy Equipment Technology-ról
A Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. energetikai berendezések kutatásával, fejlesztésével, gyártásával és feldolgozásával foglalkozik, fémtömlőkön, földgázvezetékeken, vízvezeték-szerelvényeken, szaniterárukon, szelepeken, műanyag termékeken és hardvereken keresztül. A cég Yuyao, Ningbo, Zhejiang területén található, és egy területen található 40 hektár átívelő gyárépülettel 30000 négyzetméter .
A gyártási képesség magában foglalja 30 hegesztő és alakító gyártósor a megszakítás nélküli szilárd olvasztó hidrogén kemencesorokkal és anyagvizsgáló berendezésekkel együtt, amelyek támogatják az egyenletes teljesítményt a hullámos rozsdamentes acélcsövek és csőszerelvények termékvonalain. Hullámos rozsdamentes acélcsövek gázcsövekhez szállítójaként és gázcsövek szerelvényeit gyártó cégként a Zhenlong egy kutatás-fejlesztési, tervezési és gyártási csapattal dolgozik, amely támogatja az OEM rozsdamentes acélcsöveket és az egyedi hullámkarton rozsdamentes acélcsöveket a partnerek számára több régióban.
Gyakran Ismételt Kérdések
Ez egy hajlékony fémcső bordás falmintával, amelyet arra használnak, hogy gázt szállítsanak át egy épületen, ahol kevesebb az illesztés, mint a merev csőnél.
Lakossági és kiskereskedelmi gázelosztásra, mérőből vagy elosztóból az egyes készülékekbe történő vezetékes betáplálásra használják.
Igen, a hullámos rozsdamentes acélcsöveket széles körben használják földgázelosztásra lakó- és könnyű kereskedelmi épületekben.
Igen, a hullámosított csöveket propán rendszerekben is használják, ugyanazt az általános elrendezési és illesztési megközelítést követve, mint a földgázberendezéseknél.
A megfelelően telepített csöveket hosszú távú használatra tervezték, rozsdamentes acél szerkezettel, amely normál körülmények között támogatja a hosszabb használatot.
Igen, a rozsdamentes acél mag erős korrózióállóságot biztosít számos hagyományos csőanyaghoz képest.
A hullámosított csöveket a tipikus lakossági és kiskereskedelmi gáznyomás-tartományok kezelésére gyártják a névleges specifikációkon belül.
A csövek a különböző áramlási igényekhez és a készülék terheléseihez igazodó névleges átmérők széles választékában állnak rendelkezésre.
A mechanikus krimpelő és kompressziós szerelvények a leggyakoribb csatlakozási módok, amelyek forrasztás vagy keményforrasztás nélkül tömítik a csövet.
